FM-TP1350 Máquina de recubrimiento de plástico sin aire caliente

Aire caliente sin maquinaria de recubrimiento de plástico

250 m/min Sin máquina de recubrimiento de plástico

1320 mm No hay máquina de revestimiento de plástico

Lugar de origen:

China.

Nombre de la marca:

FENGMING

Certificación:

Número de modelo:

Se aplicará a los vehículos de la categoría M2

Éntrenos en contacto con

Solicitar una cita

FM-TP1350 Máquina de recubrimiento de plástico sin aire caliente

Detalles del producto

Modelo NO.:

FM-TP

Modelo:

Se trata de un sistema de control de las emisiones de gases de escape.

Ancho máximo de la red:

1320 mm

Ancho máximo de la capa:

1320 mm

Diámetro máximo del desdoblador y del rebobinador:

1524 mm

Velocidad de Max. Coating:

250m/min

Método de secado:

Secado por aire caliente e infrarrojos

Duración del cuchillo de aire:

1350 mm

Material de revestimiento:

Papel de arte, papel de cartón, papel Kraft

Espesor de material:

30-250

Paquete de transporte:

Paleta de madera con embalaje de película

Especificación:

1350 mm

Marca:

El Fengming

Origen:

Zhejiang, China

Código HS:

8420100090

Capacidad de la fuente:

3 juegos/mes

Tipo:

Doctor del aire Coater

Tipo impulsado:

Neumático

Calificación automática:

Automático

Material de embalaje:

Papel

Tipo de embalaje:

cajas de cartón

Solicitud:

paquetes de la comida

Personalización:

Disponible | Solicitud personalizada

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

paletas de madera

Tiempo de entrega

30 días laborables

Condiciones de pago

T/T, L/C

Capacidad de la fuente

15 sistemas

Productos relacionados

Máquina de recubrimiento de papel a prueba de alcohol de cartón dúplex

Consiga el mejor precio

Máquina de recubrimiento de papel de cartón dúplex de 2400 mm, fabricante de máquina de papel recubierto en China con alto rendimiento

Consiga el mejor precio

FM-TP1450 Máquina de recubrimiento libre de plástico para papel de taza

Consiga el mejor precio

FM-TP1450 Gas natural Máquina de recubrimiento libre de plástico para papel recubierto

Consiga el mejor precio

Éntrenos en contacto con

Contacto ahora

Descripción del producto

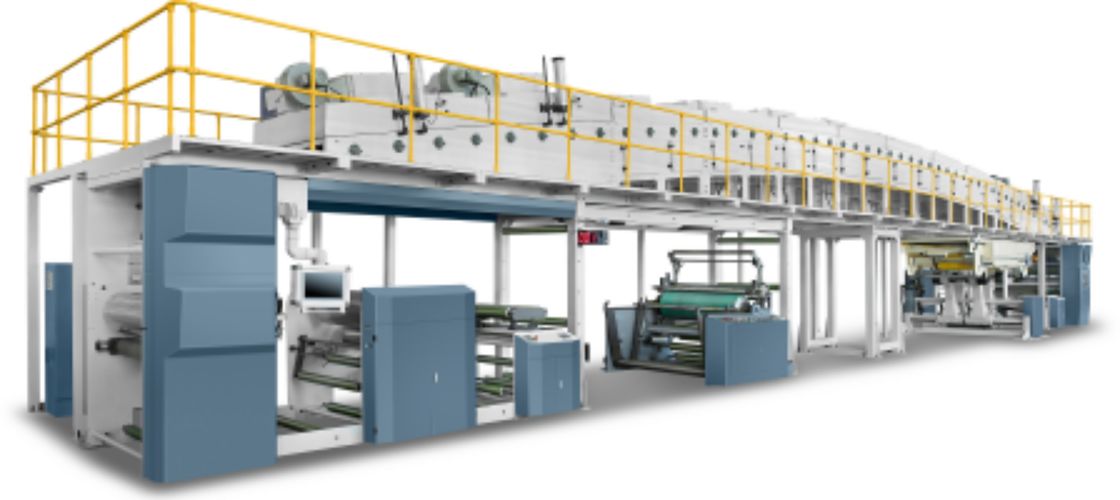

FM-TP1350 Máquina de recubrimiento de aire caliente sin plástico para la producción automática de papel de embalaje

Descripción de la configuración de la máquina de recubrimiento
FM-TP1320 es una máquina de recubrimiento con tecnología especial desarrollada por Wenzhou Fengming Machinery Co., Ltd. para responder a la tendencia de la protección ambiental verde y reemplazar eficazmente la producción de productos de papel con Laminado de PE / PLA tecnología. Esta máquina está diseñada para papel fino sin recubrimiento plástico. La parte inferior de esta máquina adopta PLC para el control lógico, y la parte superior adopta una pantalla táctil para el intercambio hombre-máquina. La potencia de toda la máquina es impulsada por la conversión de frecuencia y el controlador de movimiento. La velocidad de recubrimiento se ajusta de forma continua a través de la interfaz de intercambio hombre-máquina. El sistema de secado adopta el doble control de control de temperatura y curva de velocidad para proporcionar una experiencia más concisa, segura y humanizada para la operación y el mantenimiento.

Principal Eléctrico Configuración:

PLC: Yaskawa, Japón
Intercambio hombre-máquina: WIENVIEW
Potencia de rebobinado y desenrollado: Danma
Recubrimiento y Secado potencia del horno: Yaskawa, Japón
Sistema de retroalimentación: Koyo, Japón
Sistema de control de temperatura: Omron, Japón
Aparatos eléctricos de baja tensión: Eaton
Ajuste de potencia: Hanmei

Configuración de toda la máquina:

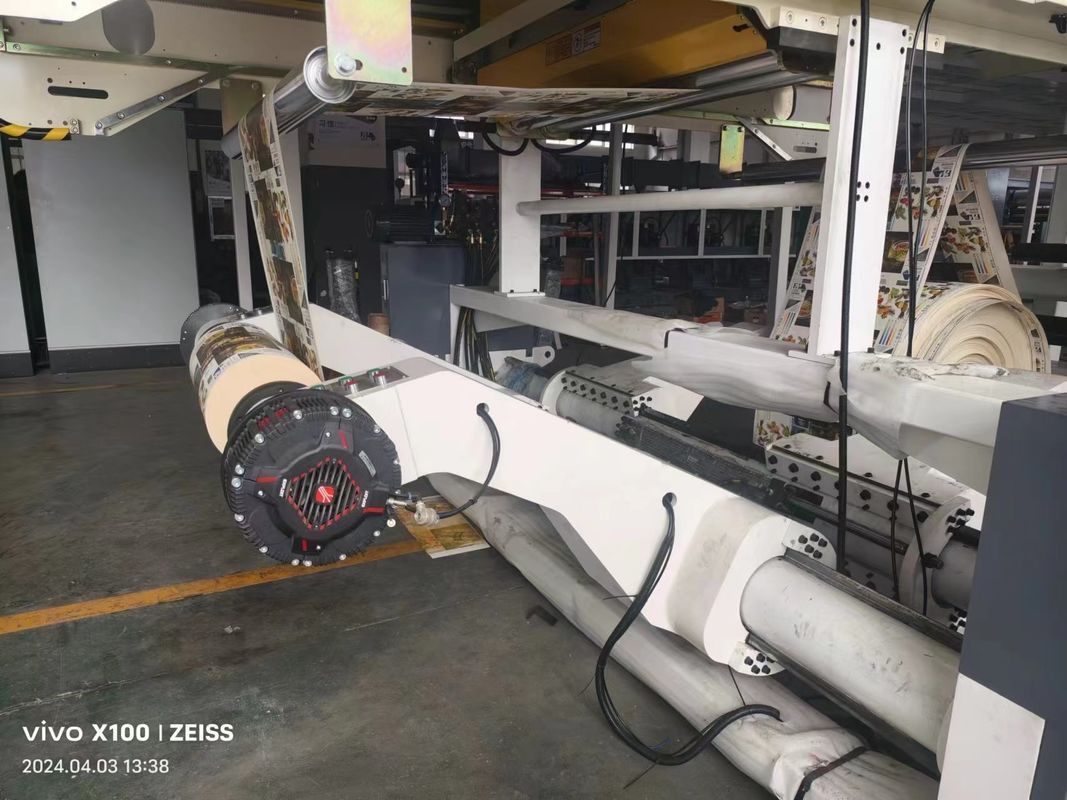

Sistema de desenrollado: adopta un sistema rotativo de alimentación y desenrollado automático, el desenrollado adopta un servoaccionamiento asíncrono, la recarga de los ejes A y B a través de un motor giratorio, el mecanismo de corte automático para lograr una unión de papel a alta velocidad sin paradas.
La tensión adopta un convertidor de frecuencia para controlar el servo asíncrono para la descarga activa, y la velocidad de descarga es controlada por el vector del convertidor de frecuencia para que toda la máquina alcance una tensión constante.
El proceso adopta un dispositivo de corrección EPC para corregir la desviación del papel original.

Dispositivo de recubrimiento

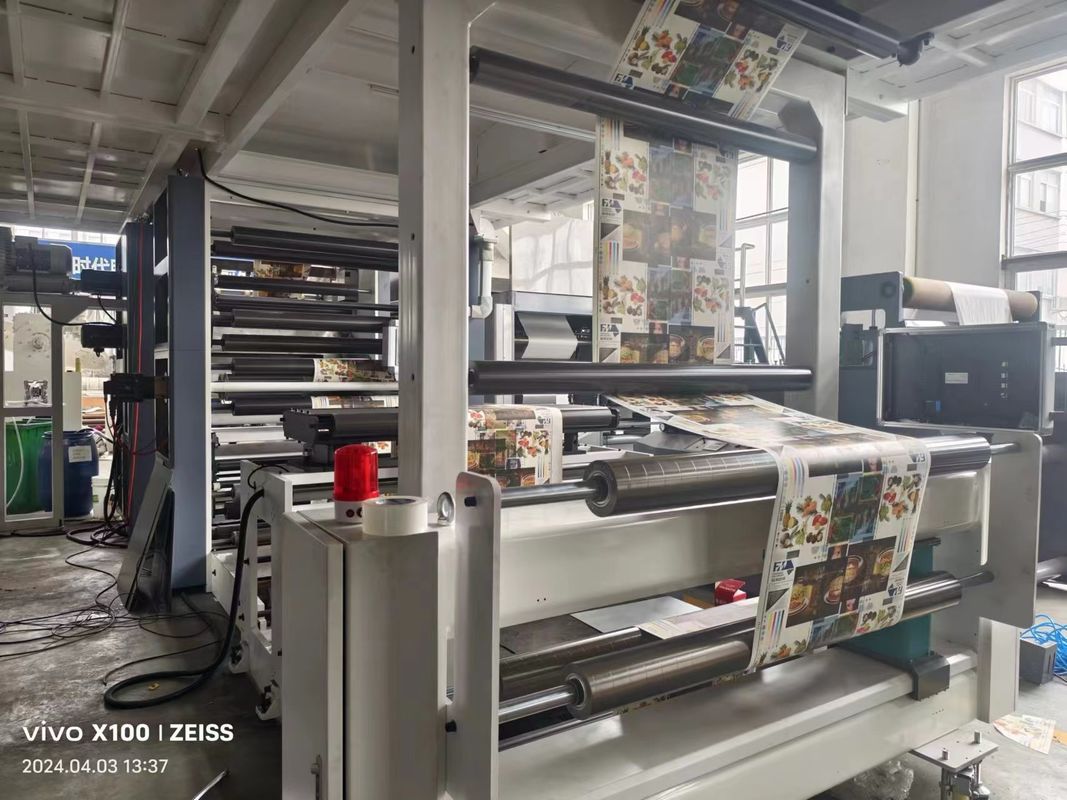

El recubrimiento adopta servo Yaskawa para controlar el recubrimiento anilox rodillo para recubrimiento cuantitativo.
La parte de suministro de pegamento es controlada por una bomba de diafragma neumática.

Parte de secado

Horno de recubrimiento de papel fino curvo especial Fengming
El horno está equipado con un mecanismo automático de enhebrado de papel, que es conveniente y rápido para enhebrar el papel, y evita el contacto a alta temperatura entre los trabajadores y el horno.
Cabe destacar que la estructura única del horno puede resolver eficazmente los graves problemas de rizado y arrugas después del recubrimiento de papel fino.
El rodillo de paso en el horno está equipado con rodamientos. Pero para reducir los arañazos, se equipa especialmente un sistema de alimentación de rodillos independiente. Reduciendo así la tendencia de fricción del rodillo.
Todo el horno está equipado con un sistema de descarga de residuos. Se utiliza para la emisión de gases de escape.
La salida del horno está equipada con un sistema de enfriamiento por aire para enfriar la superficie del material.

C. Recepción y tracción

Esta parte está equipada con una pequeña potencia de tracción, y se utiliza un brazo oscilante de tensión para la compensación de la desviación de la velocidad. (Según el material de producción, se puede prescindir, solo separar el rodillo de tracción)
Este grupo está equipado con un sistema de corrección EPC antes de la recepción, que se utiliza para corregir el sesgo del papel después de que la trayectoria larga del papel se ejecuta. El bobinado puede presentar mejor una superficie final plana.

D. Rebobinado parte

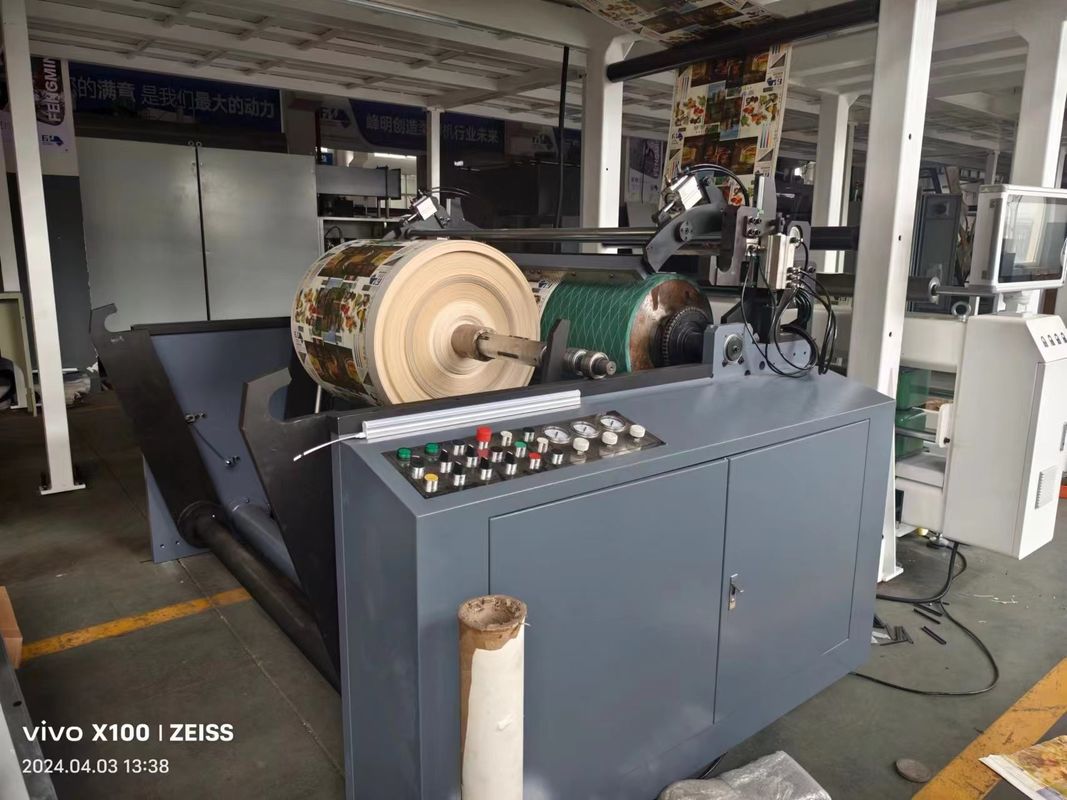

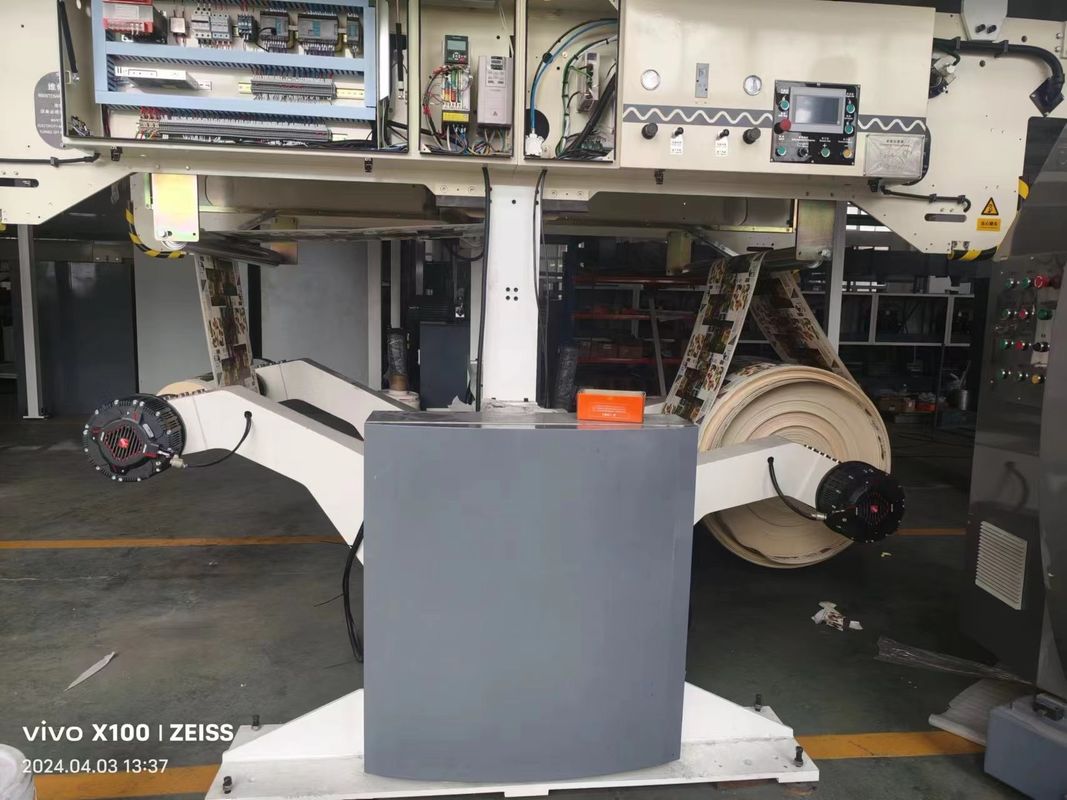

Uso del dispositivo automático de cambio de rollo de eje A y B rotativo.

1. El rebobinado adopta el control servo asíncrono de los rodillos A y B, y los rodillos A y B se pueden cambiar a alta velocidad sin detener la máquina a través del mecanismo de corte.
2. El bobinado está equipado con un sistema de corrección automático, y el papel se corrige automáticamente para asegurar el bobinado suave del papel.
3. El rebobinado está equipado con un mecanismo de corte para realizar el control aleatorio de rollos grandes y pequeños.

E. Sistema de refrigeración por agua (este sistema es opcional para los clientes según sus requisitos)

Este sistema puede proporcionar una unidad de refrigeración eficiente después del enfriamiento por aire y antes del bobinado. Enfriamiento forzado para algunos productos con gran inercia térmica.
Hay dos rodillos de agua de enfriamiento forzado dispuestos en forma de "S", y la potencia de los rodillos de agua proviene de un motor de accionamiento separado.
La fuente de energía para el enfriamiento es una unidad de intercambio de refrigeración independiente con un compresor. Control independiente de la temperatura del agua de refrigeración.

Configuración de energía (299KW)

A. Sistema de energía (174.56KW)

Artículo	pc	Potencia	Potencia total
Motor servo asíncrono de desenrollado	2	30KW	60KW
Rebobinado motor servo asíncrono	2	30KW	60KW
Motor servo de recubrimiento	1	4.4KW	4.4KW
Motor servo de tracción	2	4.4KW	8.8KW
Motor giratorio	2	4KW	8KW
Motor de corte	1	1.1KW	1.1KW
Motor de paso de papel	1	0.75KW	0.75KW
Motor soplador	7	2.2KW	15.4KW
Motor de reposición de agua	1	0.75KW	0.75KW
Motor de rodillo de enfriador	1	3.7KW	3.7KW
Enfriador de agua	1	11KW	11KW
Bomba de agua	2	0.33KW	0.66KW

B. Sistema de calefacción: (120KW)

Artículo	pc	Potencia	Potencia total
Soplador de aire (1,2,3,4,5)	5	24KW	120KW

IR(Opcional)	7	18KW	126KW

C. Otros (1KW)

Tenga en cuenta que:
   Las estadísticas de potencia son la potencia de diseño e instalada. La potencia de trabajo del sistema de energía es básicamente la mitad de la potencia instalada. La potencia de calentamiento es el valor establecido del trabajo real. Sin embargo, debido a la diferencia en la configuración de los parámetros y la velocidad de trabajo, el consumo de energía real está sujeto al uso.
   Esta tabla de configuración y descripción son solo para referencia. Si los productos de la empresa se actualizan o cambian, prevalecerá la configuración real del producto.
